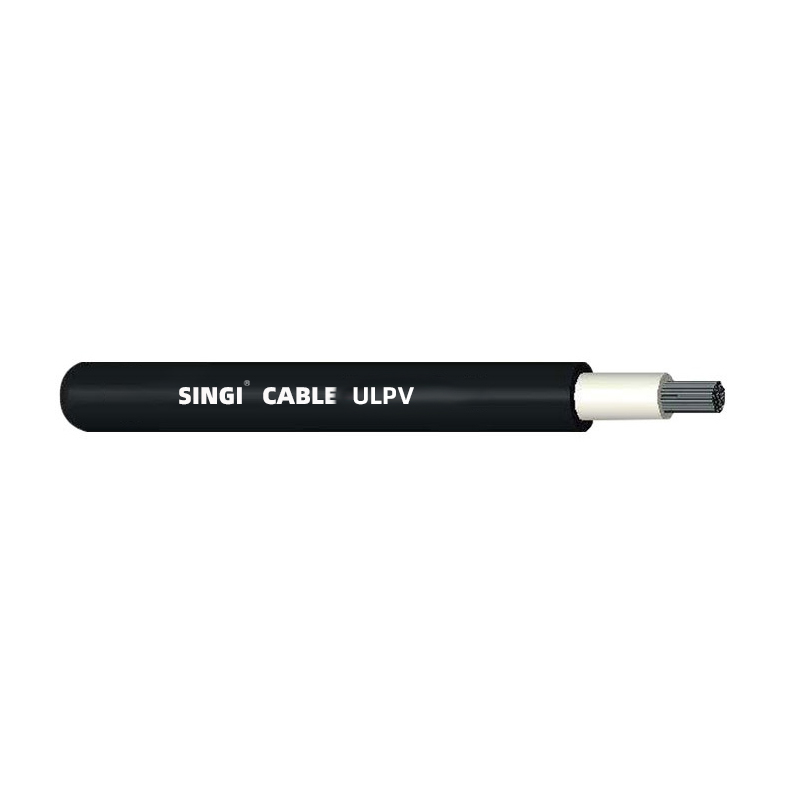

Produktstruktur |
|
|
Dirigent |
Verseilter, weichgeglühter Kupferdraht |
|
Isolierung & |
Bei 125 °C bestrahlte, vernetzte, raucharme, halogenfreie Polyolefinmaterialien |
|
Kern Struktur |
Schichtaufbau |
|
Jackenfarbe |
Schwarz |
|
Lebensdauer |
Nicht weniger als 25 Jahre |
|
Anwendungsstandards |
UL4703 |
|
technische Parameter |
|
|
Nennspannung |
600/1000 V Wechselstrom |
|
Umgebungstemperatur |
-40℃~+90℃ |
|
Flammhemmend |
Selbstverlöschend gemäß UL1581, VW-1 |
|
Betriebstemperatur des Leiters |
125°C |
|
Mindestbiegeradius |
4*d(d<8mm）；6*d(d≥8mm） |
|
Anwendungsszenario |
Die Produkte werden häufig in Photovoltaikkraftwerken, Anschlusskästen, Steckverbindern, Wechselrichtern, Mikrowechselrichtern, Konvergenzkästen, Energiespeichern und anderen Bereichen eingesetzt. |
|
Charakteristisch |
Hitzebeständig, kältebeständig, abriebfest, UV-beständig, ozonbeständig, hydrolysebeständig, termitenbeständig; hohe mechanische Festigkeit, wasserdicht, ölbeständig, chemikalienbeständig; Weich, leicht abziehbar, Menge an Klebstoffkompatibilität. Durch einzelne vertikale Verbrennung |
|
Zertifizierung |
UL 4703, RoHS |
|
AWG |
Nennfläche |
Leiterbau |
600-V-Kabel-Außendurchmesser (mm²) |
2000-V-Kabel-Außendurchmesser (mm²) |
MAX.KOND. WIDERSTAND (Ω/km,20℃,DC) |
|
UL PV 18AWG |
0,823 |
16/0,254 |
4.25 |
5,0 |
23.2 |
|
UL PV 16AWG |
1.31 |
26/0,254 |
4,55 |
5.3 |
14.6 |
|
UL PV 14AWG |
2.08 |
41/0,254 |
4,95 |
5.7 |
8,96 |
|
UL PV 12AWG |
3.31 |
65/0,254 |
5.40 |
6.2 |
5,64 |
|
UL PV 10AWG |
5.261 |
105/0,254 |
6.20 |
6.9 |
3.546 |
|
UL PV 8AWG |
8.367 |
168/0,254 |
7.9 |
8.4 |
2.23 |
