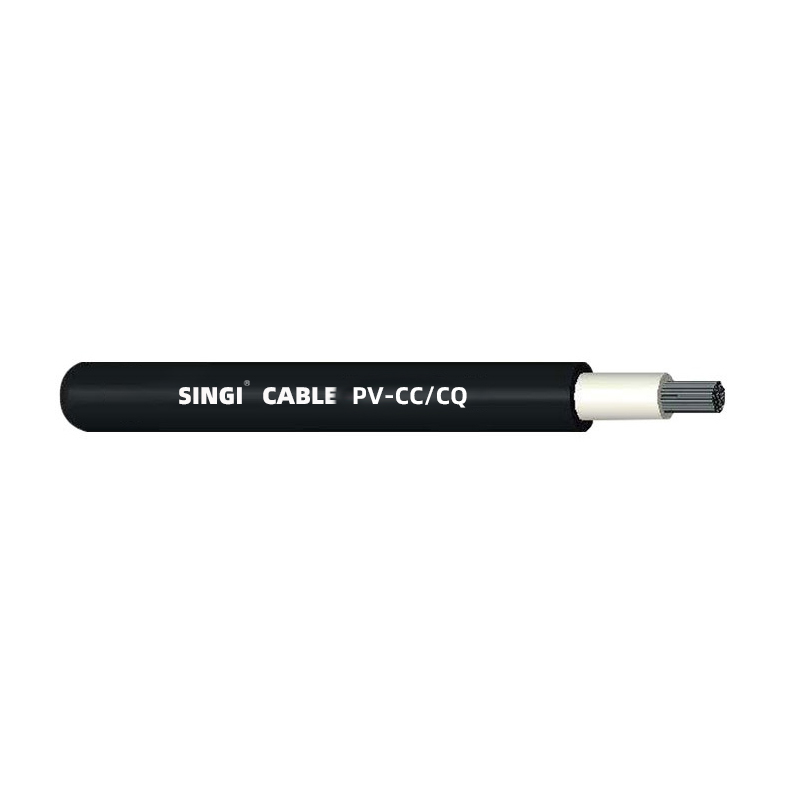

Produktstruktur |
|
|
Dirigent |
Verseilter, weichgeglühter Kupferdraht |
|
Isolierung & |
Bei 125 °C bestrahlte, vernetzte, raucharme, halogenfreie Polyolefinmaterialien |
|
Kern Struktur |
Schichtaufbau |
|
Jackenfarbe |
Schwarz |
|
Lebensdauer |
Nicht weniger als 25 Jahre |
|
Anwendungsstandards |
JCS 4517-2013 |
|
technische Parameter |
|
|
Nennspannung |
1500 V Wechselstrom |
|
Umgebungstemperatur |
-40℃~+90℃ |
|
Flammhemmend |
JIS C 3665-1-2 |
|
Betriebstemperatur des Leiters |
125°C |
|
Mindestbiegeradius |
4*d(d<8mm）；6*d(d≥8mm） |
|
Anwendungsszenario |
Die Produkte werden häufig in Photovoltaikkraftwerken, Anschlusskästen, Steckverbindern, Wechselrichtern, Mikrowechselrichtern, Konvergenzkästen, Energiespeichern und anderen Bereichen eingesetzt. |
|
Charakteristisch |
Hitzebeständig, kältebeständig, abriebfest, UV-beständig, ozonbeständig, hydrolysebeständig, termitenbeständig; hohe mechanische Festigkeit, wasserdicht, ölbeständig, chemikalienbeständig; Weich, leicht abziehbar, Menge an Klebstoffkompatibilität. Durch einzelne vertikale Verbrennung |
|
Zertifizierung |
PSE JET JIS3605, RoHS |
|
AWG |
Leiterbau |
Leiter Litzen-Außendurchmesser (mm) |
Kabel-Außendurchmesser (mm²) |
MAX.KOND. WIDERSTAND (Ω/km,20℃,DC) |
|
PV-CC/CQ 2.0 |
7/0,6 |
1,80 |
5.7 |
9.24 |
|
PV-CC/CQ 3.5 |
7/0,8 |
2,40 |
6.3 |
5.2 |
|
PV-CC/CQ 5.5 |
7/1.0 |
3,00 |
7.1 |
3.33 |
|
PV-CC/CQ 8 |
7/1.2 |
3,60 |
7.8 |
2.31 |
