Schlüsselspezifikation:

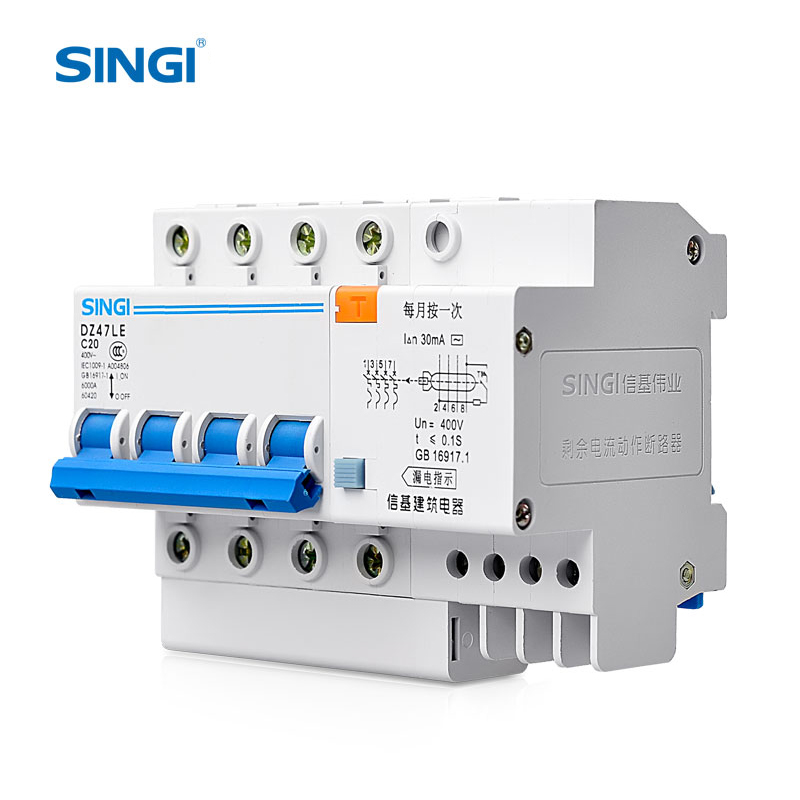

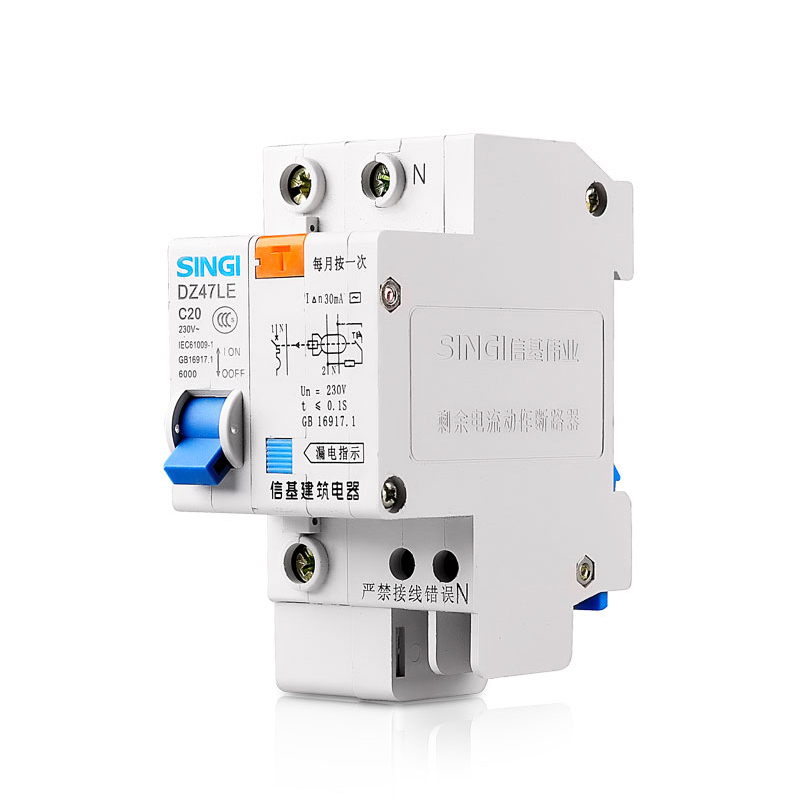

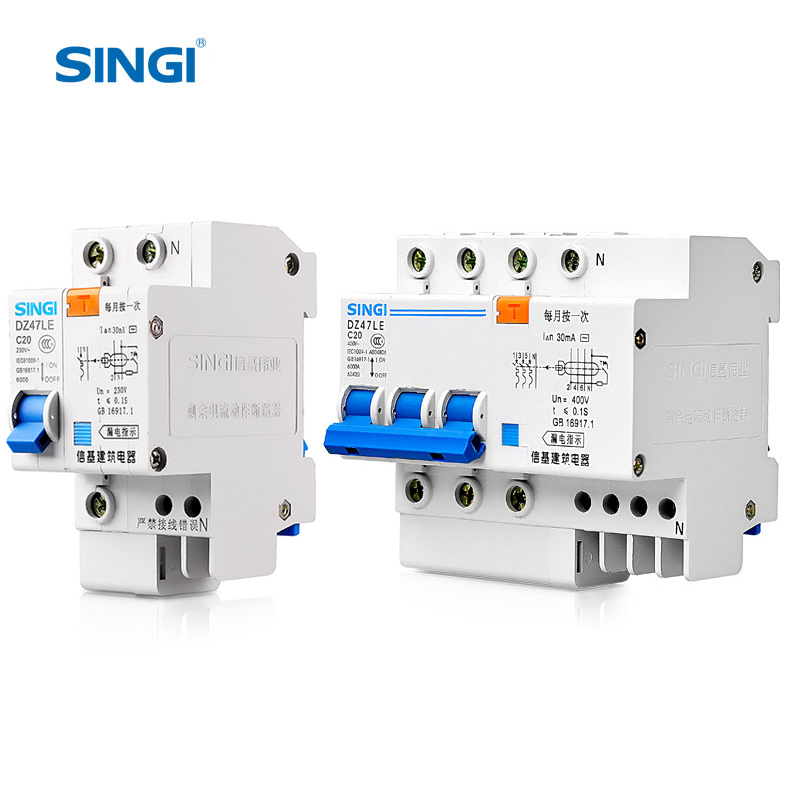

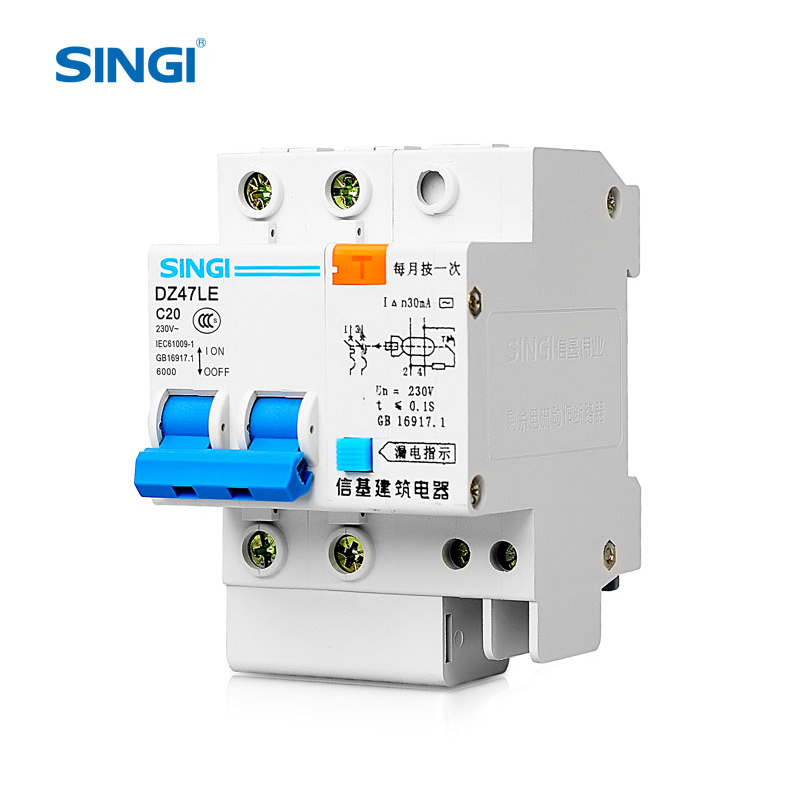

Einzel-Fehlerstromschutzschalter 1-4-polig mit CE-Zertifikat
Originallieferant von Metallkomponenten von CHNT&Delixi
Schlüsselparameter:
· CE/ISO1009-1/CCC-Zertifikate;
· Nennspannung: 230/400 VAC;
· Frequenz: 50/60 Hz;
· Nennstrom: 6,10,16,20,25,32,40,50,63A;

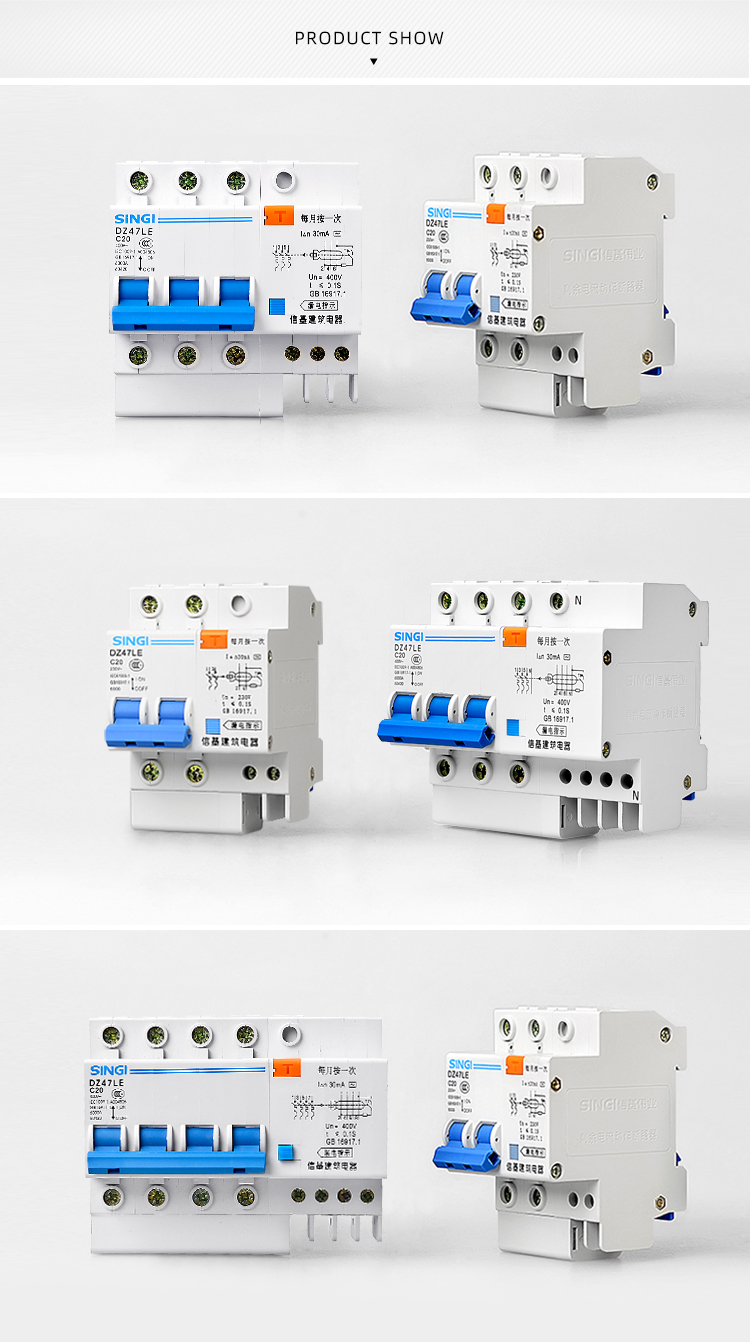

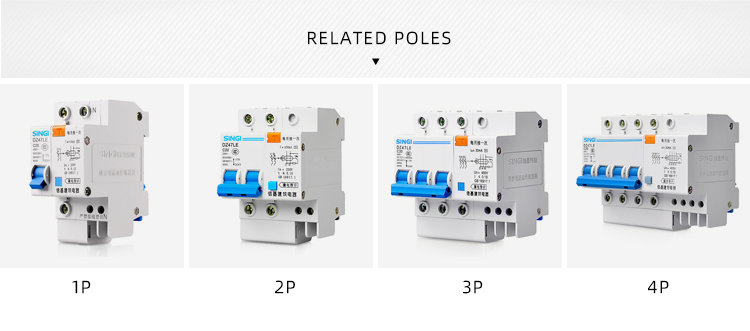

· 1+N/2/3/3+N/4polig verfügbar;
· Mechanische Lebensdauer: 20.0000 Mal;
· Flammhemmend: PA66-Nylonmaterial;
· Schutzart: IP20;
· Standard: IEC1009-1;
· Dauertemperatur: 50 °C;
· Schaltvermögen: 6KA;
· Beleuchtung/Motorschutz optional;
· Schutzfunktionen: Überlast, Kurzschluss und Über-/Unterspannung können zusätzlich bereitgestellt werden.
· Mehr als 10 Jahre Erfahrung als professioneller Hersteller von Verteilerkästen;
· Die Teile werden von uns selbst verarbeitet, um sicherzustellen, dass die Qualität gewährleistet ist und für Ihr Heimwerkerhandwerk geliefert werden kann.
· Qualitätsversicherung 18 Monate;
· Fabrik im Jahr 1980 gegründet.
Anwendung:
Der Fehlerstromschutzschalter der Serie DZ47LE-63 wird im Stromversorgungssystem mit Wechselstrom 50 Hz, einphasig 230 V und drei Phasen 400 V eingesetzt. Wenn jemand einen Stromschlag erleidet oder der Leckstrom den Standardwert überschreitet, kann der FI-Schutzschalter die Stromversorgung automatisch unterbrechen Schützen Sie die persönliche Sicherheit und verhindern Sie, dass das Gerät durch den Leckstrom beschädigt wird.
Der ELCB kann den Stromkreis auch vor Überlastung und Kurzschluss schützen oder für das seltene Umschalten des Stromkreises unter normalen Bedingungen verwendet werden. Und zusätzliche Schutzfunktionen wie Überspannung, Unterspannung können je nach Kundenwunsch hinzugefügt werden.
Es entspricht der Norm IEC1009-1, GB16917.1.

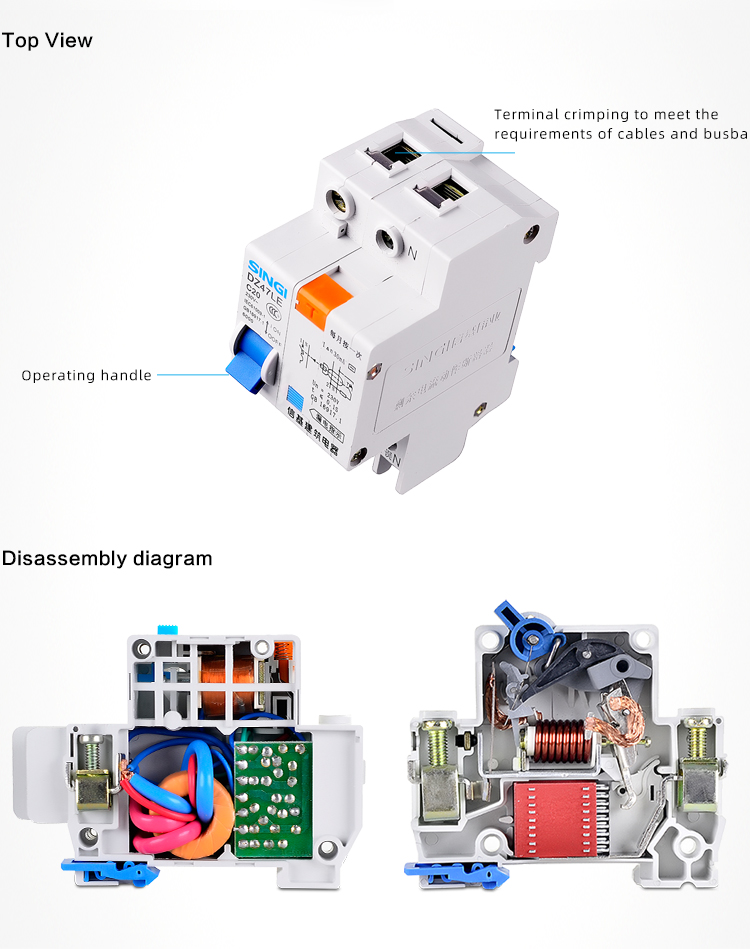

Struktur:

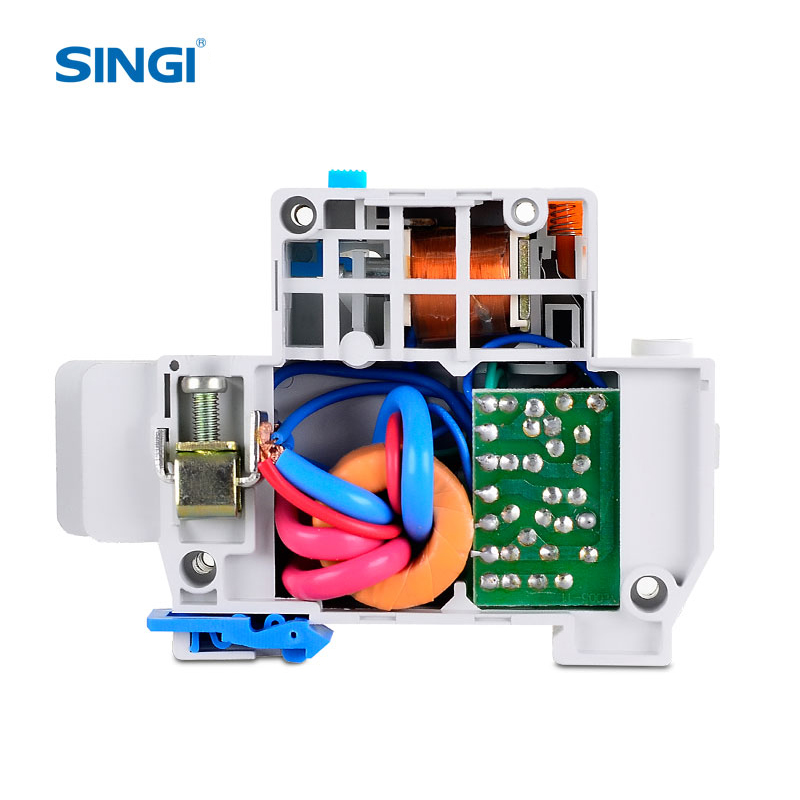

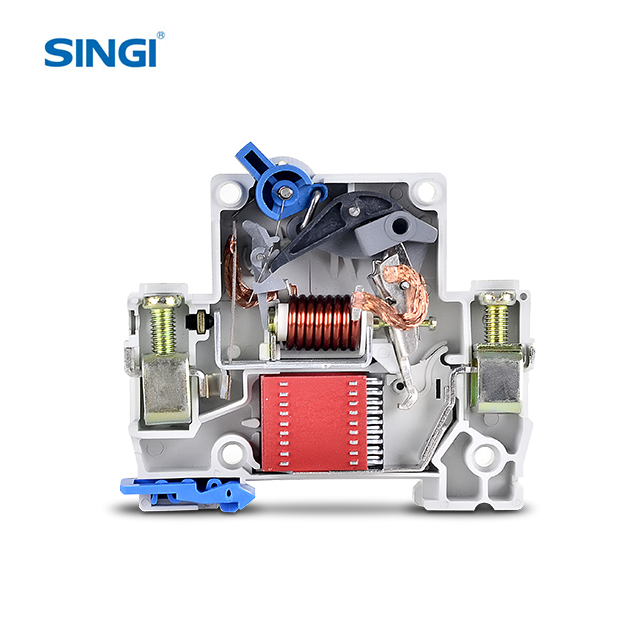

Der Fehlerstromschutzschalter DZ47LE-63 besteht aus einem hochbrechenden Mini-Leistungsschalter DZ47-63 und einem Stromleckauslöser. Der ELCB ist ein aktueller elektronischer Fehlerstromschutzschalter. Zu den Hauptbestandteilen gehören ein Nullstromtransformator, eine elektronische Schalttafel, ein Fehlerstromauslöser und ein Leistungsschalter mit Schutzfunktionen gegen Überlast und Kurzschluss.
Technische Parameter:
| Nennspannung (V) | Nennstrom des Gehäuses Inm(A) | Stangen | Neutra Linel | NennstromIn(A) | Nennkurzschlussausschaltvermögen Icu(KA) | Nennstrom-Ableitstrom (mA) | Nennstrom, kein Abschaltstrom (mA) | |
| Schaltvermögen Icu(KA) | COS | |||||||
| 230 | 63 | 1 | N | 6,10,16,20,25,32,40,50,63 | 6 | 0,7 | 30,50,100,300 | 15,25,50,150 |
| 230 | 63 | 2 | 6 | 0,7 | ||||
| 400 | 63 | 3 | 6 | 0,7 | ||||
| 400 | 63 | 3 | N | 6 | 0,7 | |||
| 400 | 63 | 4 | 6 | 0,7 | ||||
| 230 | 63 | 1 | N | 4.5 | 0,8 | |||
| 400 | 63 | 2 | 4.5 | 0,8 | ||||
| 400 | 63 | 3 | 4.5 | 0,8 | ||||
| 400 | 63 | 3 | N | 4.5 | 0,8 | |||
| 400 | 63 | 4 | 4.5 | 0,8 | ||||

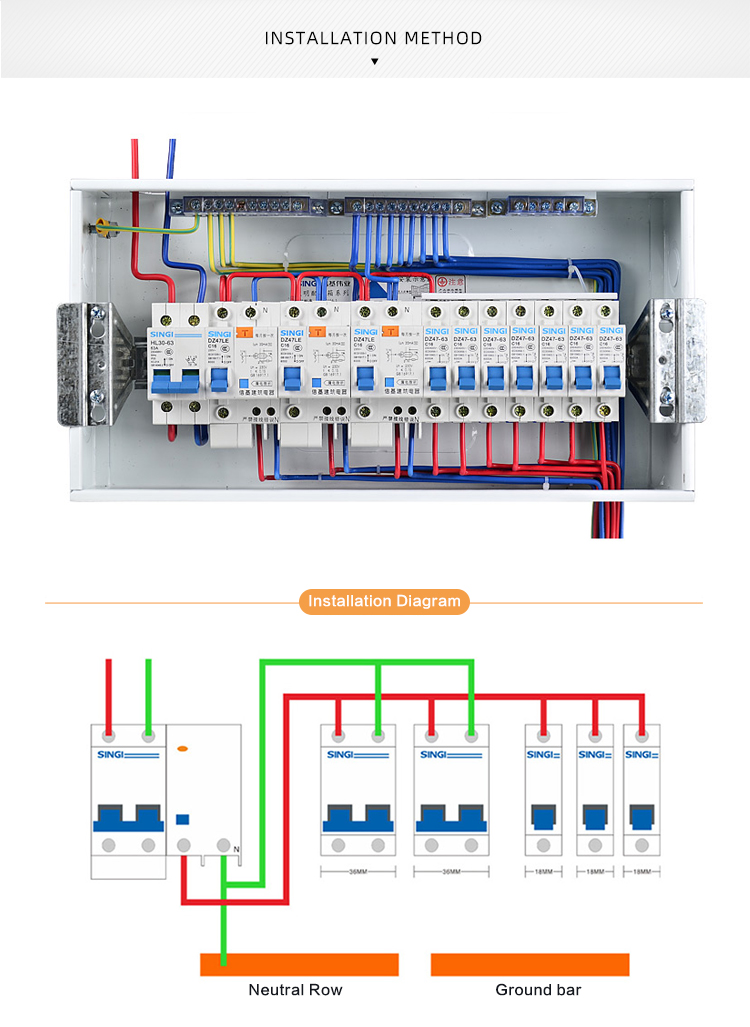

Anmerkung: Die Verkabelung erfolgt über eine Klemme mit Klemme, Kabeldurchmesser: 10 mm2, unten für Hartkabel erhältlich
